Karayolu projeleri; güzergah, kurp, boykesit, enkesit, drenaj, sanat yapıları, kazı-dolgu dengesi ve saha uygulaması gibi birçok teknik bileşenin birleşiminden oluşur. Bu nedenle karayolu terminolojisini doğru bilmek, yalnızca proje okumayı değil; uygulamayı, kontrolü ve teknik karar süreçlerini de doğrudan etkiler.
Karayolu terminolojisi neden önemlidir?
Teknik terimler, yol projelerinin dili gibidir. Çizimde görülen bir verinin sahada doğru karşılık bulması, bu terminolojinin doğru anlaşılmasına bağlıdır.
Özellikle belediye uygulamalarında, imar yollarında, kırmızı kot çalışmalarında ve ulaşım altyapısı projelerinde; kullanılan her terim projenin farklı bir yönünü açıklar. Aliyman yolun düz bölümünü, kurp dönüş davranışını, boykesit düşey yapıyı, enkesit ise platform geometrisini anlatır.
Bu kavramların doğru kullanılması; proje ekipleri, kontrollük personeli ve saha uygulayıcıları arasında ortak ve güçlü bir teknik dil oluşmasını sağlar.
Bir yol projesi teknik terimlerle nasıl şekillenir?
Bir yol projesi, yalnızca bir çizim değil; yatay geometri, düşey tasarım, kazı-dolgu dengesi ve drenaj bütünlüğüyle oluşan çok katmanlı bir mühendislik sistemidir.
Güzergah belirlendikten sonra aliymanlar, yatay kurplar ve geçiş eğrileri oluşturulur. Daha sonra boykesit üzerinde kırmızı kot ve siyah kot ilişkisi kurulur. Bu süreç, sahada kazı, dolgu, şev, hendek ve sanat yapıları gibi elemanların ihtiyacını doğurur.
Son aşamada aplikasyon, röper ve nivelman çalışmaları sayesinde tasarım araziye aktarılır. Böylece çizim gerçek dünyada uygulanabilir hale gelir.
Karayolu ile ilgili tüm temel terimler
Aşağıdaki başlıklarda karayolu mühendisliğinde sık kullanılan terimler, blog yazısı düzenine uygun şekilde tematik gruplar halinde sunulmuştur. Böylece içerik hem daha okunur olur hem de kullanıcı doğrudan ilgilendiği bölüme geçebilir.
Ana Yol
Ana trafiğe açık olan ve bunu kesen karayollarındaki trafiğin, bu yola girerken veya geçerken ilk geçiş hakkını vermesinin işaretlerle belirlendiği karayoludur.
Bölünmüş Yol
Zıt yön trafiğin fiziksel bir ayırıcı ile ayrıldığı karayoludur.
Çok Şeritli Yol
Her bir yönde en az iki şerit bulunan karayolu tipidir.
Çevre Yolu
Transit trafiğin kent merkezine girmeden dolaşmasını sağlayan karayoludur.
Platform
Taşıt yolu, banket ve varsa kaldırım gibi unsurlardan oluşan yol bölümüdür.
Şerit
Araçların güvenli şekilde seyredebilmesi için ayrılmış yol bölümüdür.
Banket
Taşıt yolu kenarı ile şev başı veya hendek arasında kalan, gerektiğinde araçların da kullanabildiği bölümdür.
Ayırıcı (Ayırtman)
Taşıt yollarını veya yol bölümlerini birbirinden ayıran düzenlemedir.
Refüj
Bölünmüş yolda zıt yönlü trafiği ayıran kısımdır.
Bordür
Kaplama ile tretuvar veya refüj arasında kot farkı oluşturan elemandır.
Bombe
Yüzey sularını eksenden kenarlara taşıyan enine eğimdir.
Kaplama
Yol üstyapısının en üst tabakasıdır.
Güzergah (Geçki)
Karayolunun harita üzerindeki yatay izidir.
Aliyman
Yolun yatay projeksiyondaki doğrusal kısmıdır.
Yatay Kurp
Aliymanları birleştiren eğrisel kesimdir.
Kurp
Yatay veya düşey doğrusal kesimleri birleştiren eğrisel yol parçasıdır.
Geçiş Eğrisi
Aliyman ile kurp arasındaki yumuşak geçişi sağlar.
Dever
Yatay kurplarda savrulmayı azaltmak için verilen enine eğimdir.
Lase
Kısa mesafede yükselmek için küçük yatay kurplarla oluşturulan yol bölümüdür.
Some Noktası
Aliymanların kesişme noktasıdır.
Rakortman
Yön veya eğim değişikliklerini güvenli süreklilik içinde sağlayan geçiş düzenidir.
Ripaj
Yol ekseninin sağa veya sola kaydırılması işlemidir.
Varyant
Yolun çeşitli nedenlerle değiştirilmiş bölümüdür.
Geometrik Standart
Yolun genişlik, eğim, kurp yarıçapı ve proje hızı gibi tasarım ölçütleridir.
Boykesit (Profil)
Yol ekseni boyunca alınan düşey kesittir; mevcut arazi ve proje hattı burada birlikte okunur.
Düşey Kurp
Farklı eğimli proje hatlarını birleştiren düşey eğridir.
Enkesit
Yol eksenine dik alınan ve platform geometrisini gösteren kesittir.
Kot
Bir noktanın referans düzlemine göre yüksekliğini veya alçaklığını gösterir.
Kilometre
Bir noktanın proje başlangıcına olan uzaklığının km+metre biçiminde ifadesidir.
Eşitlik (Müsavat)
Kot veya kilometrede ileri-geri değişikliklerin gösterilmesidir.
Proje Gabarisi
Yapılarda araç geçişi için gerekli boyutları tanımlar.
Plankote
Kotlu, detaylı ve tesviye eğrili alan planıdır.
Halihazır Harita
Mevcut arazi kullanımını, kotları ve detayları gösteren haritadır.
Nivelman
Noktalar arasındaki yükseklik farklarının belirlenmesidir.
Röper
Koordinat ve kotu bilinen sabit referans noktasıdır.
Düzeltilmiş Proje (As-Built)
Uygulama sonrası son durumu yansıtan projedir.
Yarma
Proje kotunun üzerinde kalan zeminin kazılmasıyla oluşan hacimdir.
Dolgu
Doğal zemin ile proje kotu arasını dolduran yapay zemin bölümüdür.
Ariyet
Dolgu için dışarıdan alınan uygun malzemedir.
Depo
Fazla veya uygunsuz kazı malzemesinin depolandığı hacimdir.
Brükner
Kazı-dolgu taşımalarının ekonomik dağılımını gösteren grafiksel yöntemdir.
Şev
Yarma ve dolgu kenarlarında oluşturulan eğimli yüzeydir.

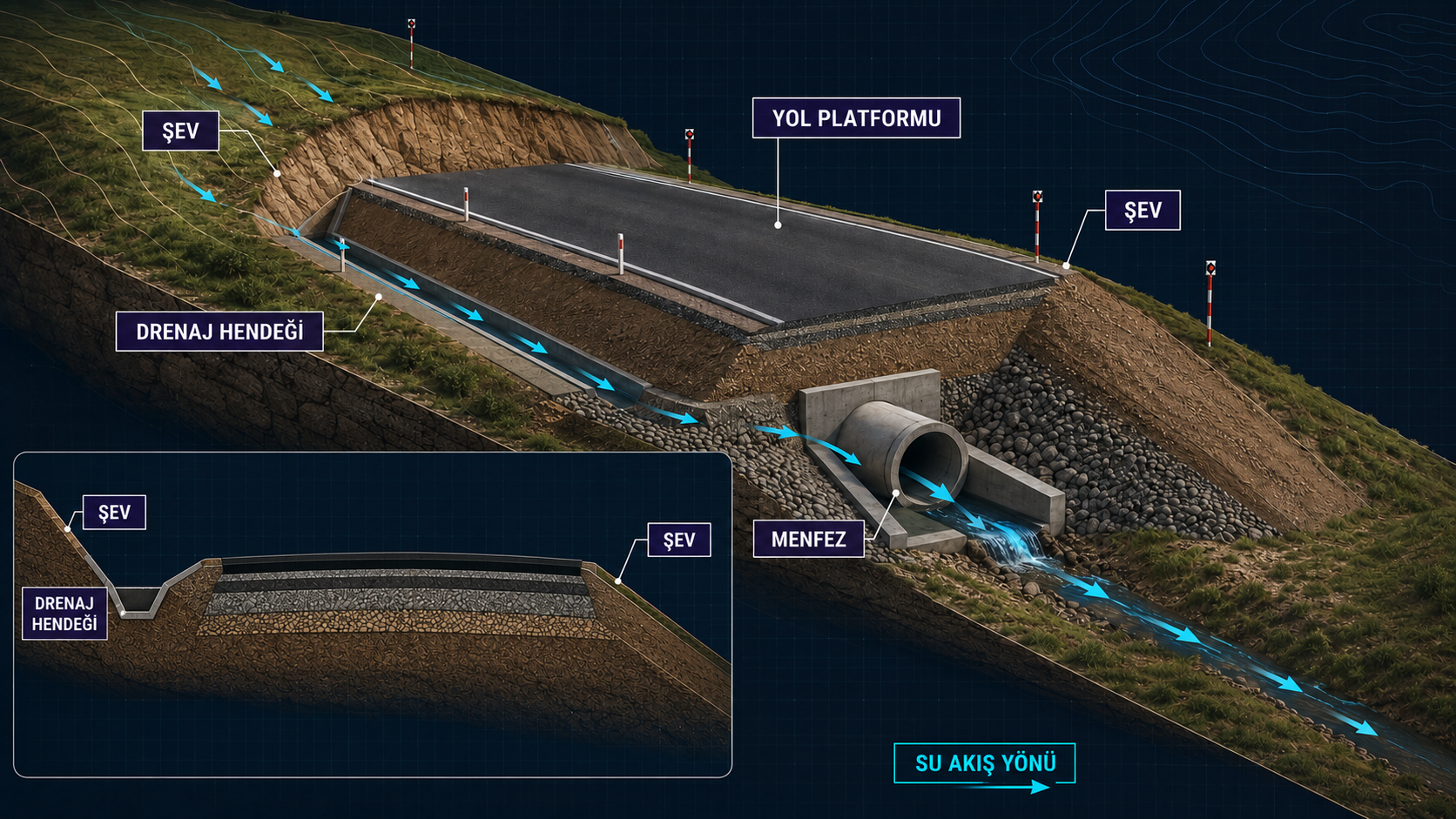

Drenaj
Yeraltı ve yüzey sularının yol gövdesine zarar vermeden uzaklaştırılmasıdır.
Hendek
Yüzey sularını toplayıp uygun noktaya taşıyan drenaj yapısıdır.
Yarma Hendeği
Yarmalarda platform ve şevlerden gelen suları toplayan yapıdır.
Kafa Hendeği
Yukarıdan gelen suların yarma şevine zarar vermesini önler.
Palye Hendekleri
Palyeli şevlerde yüzey sularını toplayan drenaj elemanlarıdır.
Rögar
Yüzey sularını ana drenaj hattına aktarmaya yarayan yapıdır.
Menfez
Yol altından suyu geçiren ve açıklığı 10 metreye kadar olan sanat yapısıdır.
Duruş Görüş Mesafesi
Sürücünün engeli görüp güvenli şekilde durabilmesi için gereken mesafedir.
Görüş Mesafesi
Güvenli manevra yapmaya imkan veren görüş uzunluğudur.
Geçiş Görüş Mesafesi
İki şeritli yolda güvenli sollama için gerekli emniyetli mesafedir.
İntikal ve Reaksiyon Mesafesi
Sürücünün algı, karar ve fren süresinde aldığı mesafedir.
Ayrılma Şeridi
Ana akımdan ayrılan aracın hız düşürmesini sağlayan şerittir.
Kavşak
İki veya daha fazla yolun kesiştiği, birleştiği veya ayrıldığı alandır.
Köprülü Kavşak
Farklı kotlarda bağlantı sağlayan kavşak düzenidir.
Alt Geçit
Yolun başka bir yolu veya demiryolunu alttan geçmesini sağlar.
Üst Geçit
Yolun başka bir yolu veya demiryolunu üstten geçmesini sağlar.
Köprü
Akarsu, vadi veya başka bir engeli aşmak için yapılan sanat yapısıdır.
Sanat Yapıları
Köprü, tünel, menfez, istinat ve benzeri mühendislik yapılarıdır.
Aplikasyon
Proje verilerinin arazide işaretlenmesi işlemidir.
Ön Etüt (İstikşaf)
Güzergahın teknik ve ekonomik olarak araştırılması sürecidir.
Peyzaj
Yolun çevresel etkilerini azaltmak ve estetik değer kazandırmak için yapılan düzenlemelerdir.
Sonuç
Karayolu mühendisliğinde kullanılan teknik kavramlar, projenin yalnızca çizim dili değil; aynı zamanda yapım mantığıdır. Güzergahın nasıl kurgulandığını, eğimin nasıl yönetildiğini, suyun nasıl uzaklaştırıldığını ve yolun sahaya nasıl uygulandığını bu terimler üzerinden okuruz.
Bu nedenle karayolu terminolojisini doğru kullanmak, hem mühendislik kalitesi hem de kurumsal iletişim açısından güçlü bir fark oluşturur.
